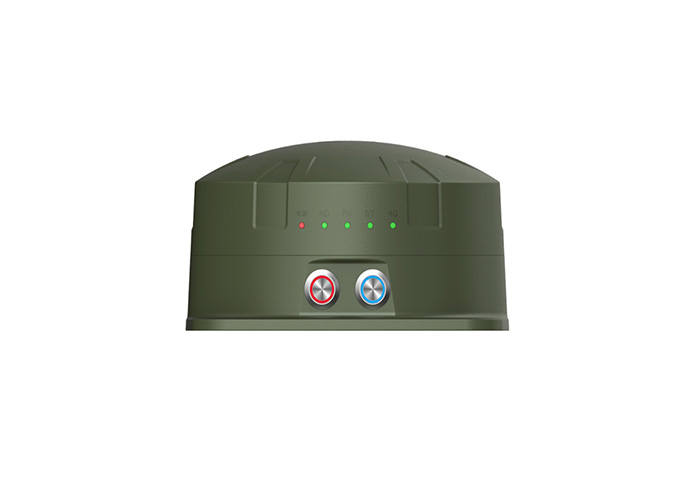

LH2600车载型北斗三号短报文、北斗GPS定位通信终端（以下简称车载终端）是我司自主开发，专门为车载数据传输而研制的机型，采用天线主机一体化设计，集成了RDSS天线、射频收发电路、功放电路、基带电路等，集成度高、功耗低，配有专用的车载吸盘，安装使用极为方便。设备内部集成可充电锂电池，具备单独电池供电能力，也可以通过外部供电给设备使用和给电池充电。
为适应野外、沙漠等恶劣环境，车载终端的设计充分考虑了防水、防腐蚀等要求。目前已经在公安、特种车辆等数据采集及传输，救援系统中得到广泛应用。
l 全天候的北斗双向报文通信，以及北斗/GPS双模定位功能
l 高集成化，收发天线和RDSS模块集成一体
l 发射功率输出5W
l 防护等级：IP67
l 数据接口（选配）：蓝牙或串口
l 具备电源开关按键和紧急报警SOS按键
l 协议版本：北斗三号通用一体机扩展协议V1.0
l 可拓展4G功能和外部串口
l 内置电池：5000mAH/3.7V
l 颜色：军绿色
l 北斗三号数据传输终端
l 公安、特种车辆车载终端收发通信终端
l 各种电子产品及智能移动设备
2 技术指标
2.1 性能指标
指标 | 参数 | |
RDSS接收部分 | 射频输入频率 | S：2491.75±8.16MHz |
接收灵敏度 | ≥-130dBm（8Kbps） | |
≥-127.5dBm（16Kbps） | ||
≥-123.8dBm（24Kbps） | ||
RDSS发射部分 | 射频输出频率 | Lf1：1614.26±4.08MHz |
Lf2：1618.34±4.08MHz | ||
发射功率 | 37.0dBm±0.5dB（VCCPA=5.2V） | |
调制相位误差 | ≤3° | |
载波抑制 | ≥30dBc | |
协议版本 | 北斗用户机数据接口协议2.1版 | |
RNSS部分 | 接收频率 | BDS B1和GPS L1，可拓展B2a |
协议版本 | ||
蓝牙部分 | 固件版本 | 4.0以上 |
发射功率 | 可调 | |
4G部分 | 频段 | LTE FDD Band 1,3,5,8 |
LTE TDD Band 34,39,40,41 |
参数 | 单位 | |
锂电池电压 | 3.7 | V |
锂电池容量 | 5000 | mAH |
充电电压 | 9-24 | V |
*该测试条件均在常温25°C环境下；
参数 | 最小 | 标准 | 最大 | 单位 |
工作温度 | -20 | 25 | 60 | °C |
存储温度 | -25 | 25 | 65 | °C |
